Thiết kế mạch đếm sản phẩm và Layout PCB bằng proteus

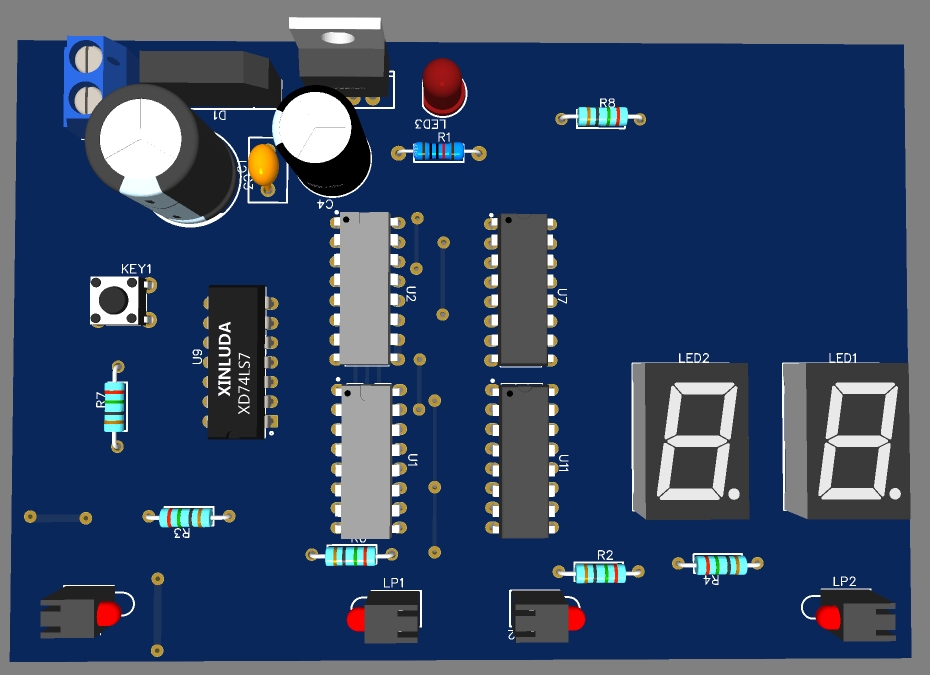

1. Tổng quan dự án: Dự án thiết kế, mô phỏng và Layout PCB hoàn chỉnh cho hệ thống mạch đếm sản phẩm tự động ứng dụng trong dây chuyền sản xuất nhỏ hoặc các bài toán mô hình công nghiệp. Mạch hoạt động dựa trên nguyên lý phát hiện vật cản bằng cảm biến, xử lý logic và hiển thị trực quan số lượng sản phẩm. 2. Các khối chức năng chính trên bo mạch: Khối nguồn (Power Supply): Tích hợp mạch hạ áp và ổn áp dòng điện (sử dụng IC dòng LM78xx/LM317), bảo vệ quá tải và lọc nhiễu bằng hệ thống tụ hóa dung lượng lớn, đảm bảo toàn mạch hoạt động ổn định liên tục. Khối điều khiển & Logic (Control Logic): Sử dụng các IC số họ 74LS (như IC đếm, IC giải mã dòng XD74LS47) để xử lý tín hiệu xung từ cảm biến một cách chính xác, tốc độ đáp ứng cao và không bị trễ. Khối hiển thị (Display): Xuất dữ liệu trực quan ra hệ thống LED 7 thanh (7-Segment Display) cỡ lớn, giúp dễ dàng quan sát giá trị đếm trong mọi điều kiện ánh sáng. Khối giao tiếp mở rộng: Thiết kế sẵn các Domino nối dây và nút nhấn chức năng (Key/Reset) để người dùng dễ dàng cấu hình hoặc cài đặt lại giá trị ban đầu. 3. Tiêu chuẩn thiết kế & Layout PCB: Tối ưu hóa Layout: Đi dây (Routing) mạch 2 lớp gọn gàng, khoảng cách đường dây tín hiệu và đường nguồn tuân thủ nghiêm ngặt quy tắc DRC công nghiệp. Chống nhiễu: Bo mạch được phủ đồng (GND Shielding) toàn bộ các khoảng trống để triệt tiêu nhiễu tần số cao từ môi trường xung quanh. Đầu ra chuẩn xưởng: Linh kiện bố trí đối xứng thẩm mỹ, thư viện chân linh kiện (Footprint) chuẩn kích thước thực tế. Sẵn sàng xuất đầy đủ file Gerber để đặt mạch in gia công tại các xưởng (VNPcb, JLCPCB, CXT) mà không bị lỗi lỗ khoan hay lệch chân.
