Thiết kế và thực hiện phòng thực nghiệm hệ thống tự động hóa công ty Formosa Hà Tĩnh

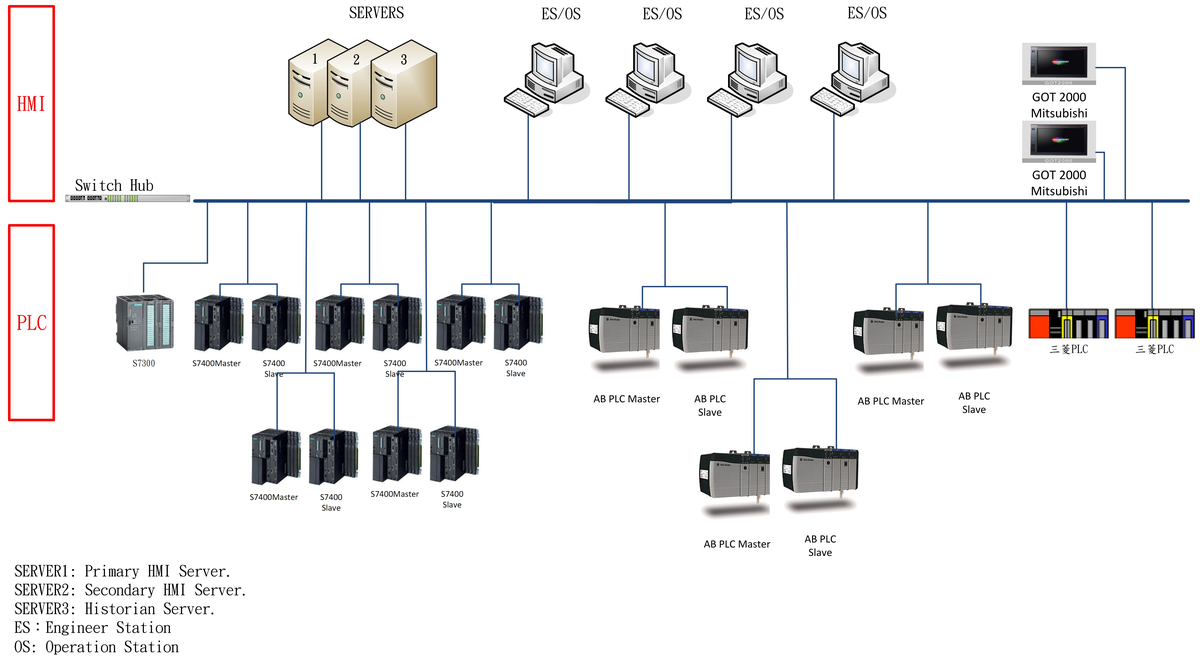

1. Giới thiệu chung: Phòng thực nghiệm hệ thống tự động hóa gồm có các hệ thống Rockwell, Siemens, Intouch HMI và Mitsubishi với các thành phần tự động hóa: Hệ thống PLC, hệ thống HMI, hệ thống dữ liệu lịch sử, OPC Server. 2. Giải pháp ứng dụng mạng: 2.1. Hệ thống PLC: Bao gồm 3 bộ AB PLC, 5 bộ Siemens PLC, 2 bộ Mitsubishi, hệ thống AB PLC và hệ thống Siemens PLC đều là hệ thống Redundant. 2.2. Hệ thống phần mềm gồm: STUDIO 5000 LOGIX DESIGNER, FACTORYTALK VIEW, FACTORYTALK HISTORIAN, KEPWARE SERVER OPC, SIEMENS PCS7, INTOUCH HMI, MITSUBISHI GX WORKS. 2.3. Hệ thống HMI: Hệ thống có 2 máy chủ HMI, làm hệ thống Redundant, phần mềm OPC Server được cài đặt vào máy chủ HMI. Ngoài ra hệ thống cũng được tích hợp thêm 2 bảng điều khiển HMI của Mitsubishi. 2.4. Hệ thống Historian: Hệ thống sử dụng một máy chủ Historian. Toàn bộ số liệu và dữ liệu PLC đều được đưa về máy chủ lịch sử dữ liệu, các số liệu hiển thị trên hệ thống HMI được lấy từ máy chủ lịch sử dữ liệu. 2.5. Liên kết với thiết bị hay phần mềm của hãng thứ 3: Liên kết được thực hiện thông qua phần mềm truyền thông OPC. Các liên kết chủ yếu như: Sử dụng Intouch HMI kết với các PLC, Giao diện FactoryTalk View với Siemens PLC, truyền dữ liệu PLC cho các ứng dụng quản lý được viết bằng các ngôn ngữ như C++, C#.
